کابل شبکه فقط برای اتصال کامپیوتر به مودم یا روتر نیست. اگر کابل مناسب و تجهیزات سازگار در اختیار داشته باشید، یک کابل Cat6 یا Cat6A میتواند علاوه بر دادههای شبکه برای انتقال برق، تصویر، صدا، USB و حتی فرمانهای کنترلی هم استفاده شود. فناوریهایی مانند PoE و HDBaseT دقیقاً برای همین منظور طراحی شدهاند و در شبکههای خانگی و تجهیزات حرفهای کاربرد زیادی دارند.
کابل شبکه Cat6 چگونه برق و اینترنت را همزمان منتقل میکند؟
یکی از کاربردهای مهم کابل شبکه، فناوری Power over Ethernet یا PoE است. در این روش برق و داده از طریق همان زوج سیمهای کابل اترنت منتقل میشوند و دیگر لازم نیست برای هر تجهیز یک کابل شبکه و یک آداپتور برق جداگانه داشته باشید.
این روش برای دوربینهای تحت شبکه، اکسسپوینتهای وایفای، تلفنهای VoIP و برخی تجهیزات هوشمند بسیار کاربردی است. به عنوان مثال، یک دوربین PoE میتواند تنها با اتصال یک کابل Cat6 به سوئیچ PoE هم ارتباط شبکه داشته باشد و هم برق دریافت کند. استانداردهای PoE میتوانند در فاصلهای تا حدود ۱۰۰ متر بین منبع و دستگاه کار کنند.
توان قابل انتقال به استاندارد مورد استفاده بستگی دارد. استاندارد 802.3af حدود ۱۵٫۴ وات در سمت منبع فراهم میکند و 802.3at این مقدار را به ۳۰ وات میرساند. استاندارد 802.3bt نیز بسته به نوع تجهیز میتواند تا ۶۰ یا ۹۰ وات در سمت منبع ارائه کند. مقدار واقعی برق قابل دریافت دستگاه به افت توان کابل و مشخصات تجهیزات نیز وابسته است.
اگر قصد کابلکشی جدید دارید و قرار است تجهیزات PoE پرمصرف یا مسیرهای طولانی داشته باشید، استفاده از کابل مسی باکیفیت اهمیت زیادی دارد. برای نصبهای جدید نیز Cat6A میتواند ظرفیت و حاشیه اطمینان بیشتری برای کاربردهای آینده فراهم کند.
انتقال تصویر HDMI با کابل Cat6 چه کاربردی دارد؟

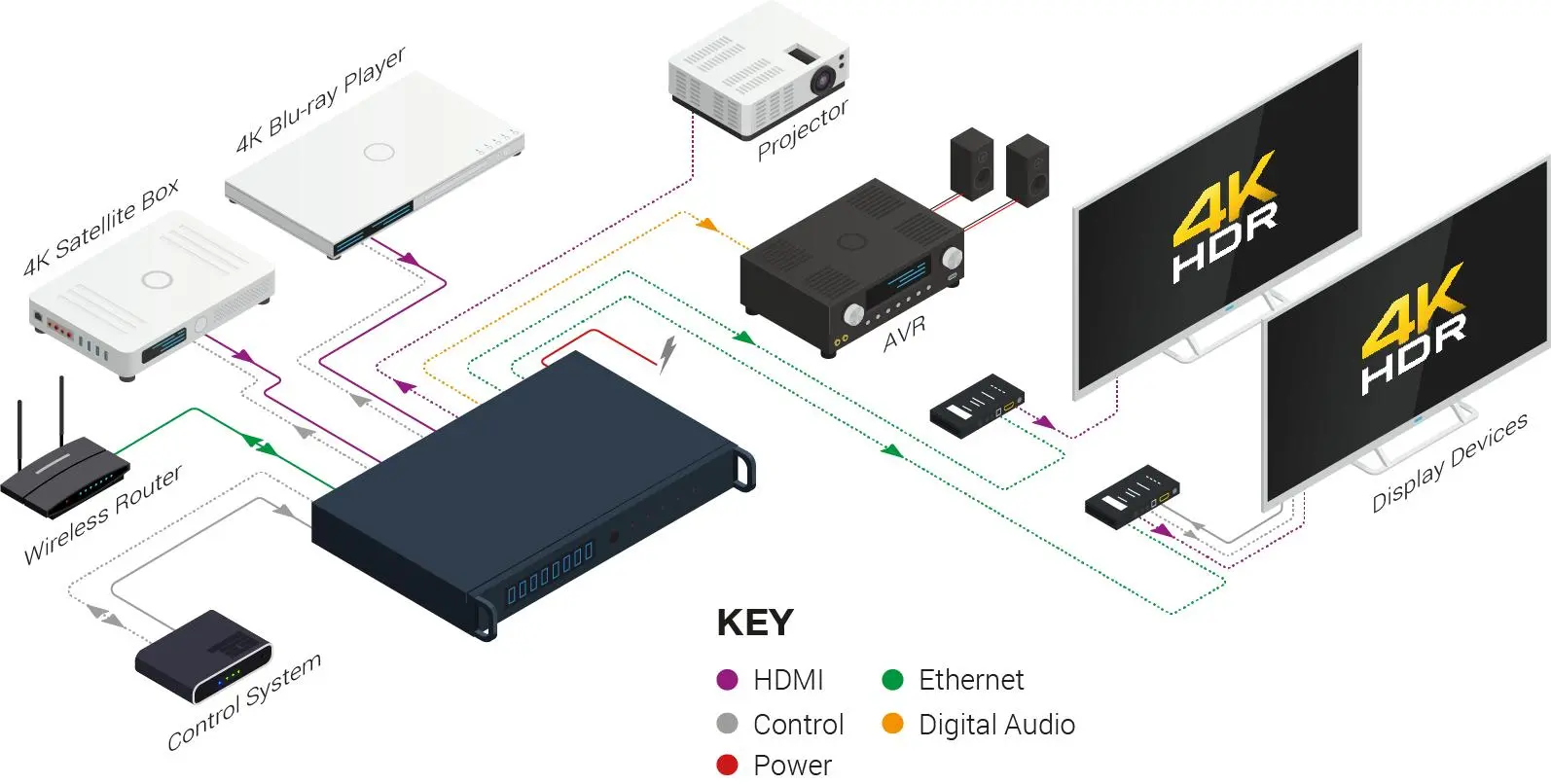

کابلهای Cat6 و Cat6A فقط برای شبکه کامپیوتری استفاده نمیشوند. با استفاده از تجهیزات HDBaseT میتوان سیگنال تصویر HDMI را از طریق یک کابل شبکه منتقل کرد. در این حالت یک فرستنده در کنار منبع تصویر و یک گیرنده در کنار تلویزیون یا پروژکتور قرار میگیرد و کابل Cat6 بین این دو دستگاه قرار میگیرد.
این روش برای سالنهای بزرگ، اتاق کنفرانس، سینمای خانگی و زمانی که کامپیوتر یا پخشکننده از تلویزیون فاصله زیادی دارد بسیار کاربردی است. HDBaseT میتواند علاوه بر تصویر، صدا و برخی سیگنالهای کنترلی را نیز روی همان کابل منتقل کند.
البته حداکثر فاصله به نسخه HDBaseT و نوع کابل بستگی دارد. در مشخصات HDBaseT، برای برخی حالتهای 4K با Cat5e یا Cat6 فاصله حدود ۷۰ متر مطرح شده است و نسخههای پیشرفتهتر میتوانند برای انتقال 4K با کیفیت بالاتر به فاصله ۱۰۰ متر برسند. بنابراین هنگام خرید فرستنده و گیرنده نباید فقط به عبارت «انتقال 4K» توجه کنید و باید رزولوشن و فاصله مورد نیاز را با مشخصات همان مدل تطبیق دهید.
نکته مهم این است که در یک کیت HDBaseT معمولی، کابل بین فرستنده و گیرنده الزاماً بخشی از شبکه خانگی شما نیست. در حالت Point-to-Point دو دستگاه مستقیماً با یکدیگر ارتباط برقرار میکنند و لازم نیست کابل به سوئیچ شبکه یا روتر متصل شود.
انتقال USB و تجهیزات جانبی با کابل شبکه
یکی دیگر از کاربردهای جالب کابل شبکه، انتقال USB در فاصلههای بیشتر است. اگر کامپیوتر در اتاق دیگری قرار دارد یا در یک کمد تجهیزات نصب شده است، میتوان با استفاده از USB Extender تجهیزات جانبی مانند کیبورد، موس یا وبکم را از فاصله بیشتری به کامپیوتر متصل کرد.
در این روش نیز معمولاً یک فرستنده در سمت کامپیوتر و یک گیرنده در سمت تجهیزات USB قرار میگیرد و کابل Cat6 بین آنها ارتباط برقرار میکند. برخی تجهیزات HDBaseT نیز امکان انتقال USB را در کنار تصویر فراهم میکنند و به همین دلیل میتوان از یک کابل برای تصویر و کنترل کامپیوتر استفاده کرد. HDBaseT در نسخههای جدیدتر از USB 2.0 نیز پشتیبانی میکند.
این کاربرد برای سیستمهایی که در اتاق دیگری قرار دارند بسیار مفید است. به عنوان مثال، میتوان کامپیوتر را در یک فضای خنکتر یا داخل رک قرار داد و نمایشگر و تجهیزات کنترلی را در اتاق کار قرار داد. البته سرعت و امکانات USB به مدل فرستنده و گیرنده وابسته است و نباید تصور کرد هر کابل شبکه به تنهایی میتواند USB را منتقل کند؛ تجهیزات تبدیلکننده برای این کار ضروری هستند.
آیا کابل شبکه میتواند صدا و فرمانهای کنترلی را هم منتقل کند؟

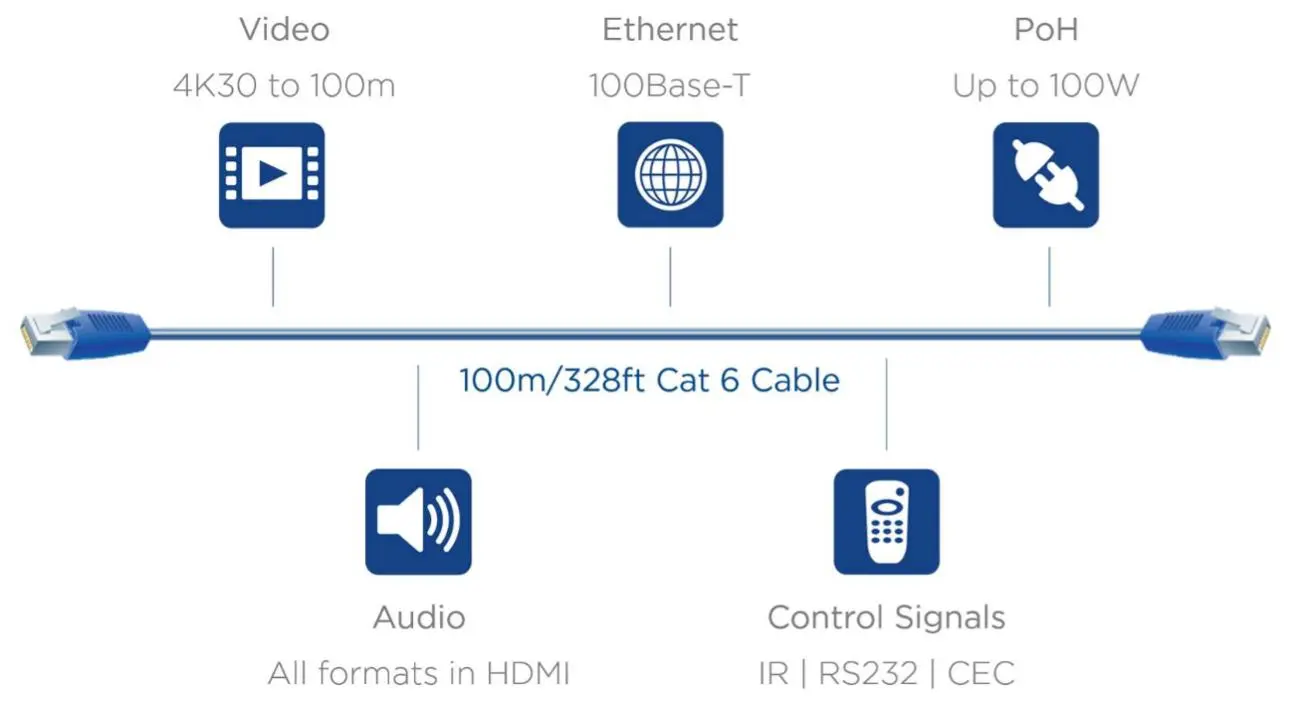

بله. در فناوری HDBaseT انتقال تنها به تصویر محدود نیست و بسته به نسخه و تجهیزات میتواند صدا، اترنت، USB، برق و سیگنالهای کنترلی مانند IR و RS-232 نیز روی همان کابل منتقل شوند. این ویژگی باعث میشود برای یک سیستم صوتی تصویری بزرگ به کابلکشیهای متعدد بین اتاقها نیاز کمتری داشته باشید.
به عنوان مثال، فرمان کنترل از راه دور تلویزیون میتواند از سمت گیرنده به فرستنده منتقل شود تا دستگاهی که در اتاق دیگری قرار دارد کنترل شود. برخی تجهیزات نیز خروجی صدای جداگانه دارند و امکان اتصال سیستم صوتی را فراهم میکنند.
البته نباید تصور کرد که خود کابل Cat6 به تنهایی تمام این قابلیتها را ایجاد میکند. کابل در اصل مجموعهای از هادیهای مسی است و نوع سیگنال قابل انتقال به تجهیزاتی بستگی دارد که در دو طرف کابل قرار گرفتهاند. آداپتورهای مخصوص، فرستنده و گیرندههای HDBaseT یا تجهیزات PoE هستند که وظیفه تبدیل و انتقال سیگنال را بر عهده دارند.
برای کابلکشی جدید Cat6 بهتر است یا Cat6A؟
اگر هدف فقط اتصال کامپیوترها و تجهیزات شبکه در خانه باشد، Cat6 برای بسیاری از کاربردهای معمول کاملاً مناسب است. اما هنگام کابلکشی داخل دیوار بهتر است فقط نیاز فعلی را در نظر نگیرید. تعویض کابل پس از بسته شدن دیوار بسیار دشوارتر و پرهزینهتر از انتخاب کابل مناسب در زمان ساخت یا بازسازی است.
برای مسیرهای طولانی و کاربردهایی مانند انتقال تصویر 4K یا PoE بهتر است از کابل تماممسی باکیفیت استفاده شود. تجهیزات HDBaseT نیز برای بعضی قابلیتهای پیشرفته خود Cat6A را توصیه میکنند. به عنوان مثال، HDBaseT 3.0 برای دستیابی به قابلیتهای کامل خود استفاده از Cat6A را پیشنهاد میکند.
در کابلکشی دائمی داخل ساختمان نیز بهتر است کابل نصبشونده از نوع Solid Copper باشد و از کابلهای نامرغوب با هادی آلومینیومی روکششده با مس برای مسیرهای اصلی استفاده نشود. همچنین کابلهای دائمی بهتر است با استاندارد مناسب سوکت یا کیستون ترمینال شوند و بعد از نصب با تستر شبکه بررسی شوند.
هنگام استفاده از کابل شبکه برای کاربردهای مختلف به چه نکاتی توجه کنیم؟
- برای PoE، توان مورد نیاز دستگاه را با توان قابل ارائه سوئیچ یا PoE Injector تطبیق دهید.
- برای انتقال تصویر، رزولوشن و نرخ نوسازی مورد نیاز را با مشخصات HDBaseT مقایسه کنید.
- برای مسیرهای طولانی، کابل تماممسی و باکیفیت انتخاب کنید.
- حداکثر طول اسمی ۱۰۰ متر را برای تمام کاربردها یکسان در نظر نگیرید؛ نوع سیگنال و تجهیزات روی فاصله قابل استفاده تأثیر دارند.
- کابل شبکه انتقالدهنده سیگنال نیست مگر اینکه تجهیزات مناسب در دو طرف آن وجود داشته باشند.
- برای کابلکشی داخل دیوار بهتر است چند مسیر اضافه در نظر بگیرید تا در آینده مجبور به باز کردن دیوار نشوید.
- برای تجهیزات حساس، کابلکشی را از منابع نویز الکتریکی شدید دور نگه دارید و استاندارد نصب سازنده تجهیزات را رعایت کنید.
در نتیجه، Cat6 و Cat6A را نباید صرفاً «کابل اینترنت» دانست. یک کابل شبکه مناسب میتواند با استفاده از تجهیزات سازگار برای انتقال داده، برق، تصویر 4K، صدا، USB و فرمانهای کنترلی به کار برود. همین انعطافپذیری باعث شده کابلکشی شبکه در خانههای جدید فقط برای اتصال کامپیوترها استفاده نشود و بخشی از زیرساخت تجهیزات صوتی تصویری، دوربینها و خانه هوشمند باشد.
