چگونه از خم شدن کارت گرافیک بزرگ و سنگین جلوگیری کنیم؟

برای از کار انداختن یک کامپیوتر گیمینگ قدرتمند، همیشه به اشتباهات بزرگ و پیچیده نیاز نیست و کارت گرافیک معمولاً یکی از نخستین قطعاتی است که ممکن است آسیب ببیند. اشتباهاتی مانند استفاده از پاور بی‌کیفیت، تهویه نامناسب، دمای بالا و اورکلاک بیش از حد می‌توانند عمر کارت گرافیک را کاهش دهند.

با این حال، یکی از مواردی که در نگهداری از GPU کمتر مورد توجه قرار می‌گیرد، به چیزی به سادگی قوانین فیزیک مربوط است. کارت‌های گرافیک امروزی بسیار سنگین شده‌اند و ممکن است به دلیل وزن خودشان دچار خمیدگی یا GPU Sag شوند. اگر این وضعیت برای مدت طولانی بدون اصلاح باقی بماند، فشار ناشی از وزن کارت می‌تواند به گران‌ترین قطعه کامپیوتر شما آسیب بزند.

خمیدگی کارت گرافیک فقط یک مشکل ظاهری نیست. در شرایط شدید، وزن GPU می‌تواند به PCB، محل اتصال PCIe و حتی مادربورد فشار وارد کند. به همین دلیل، استفاده از یک راهکار مناسب برای مهار وزن کارت، مخصوصاً در مدل‌های بزرگ و سنگین، اهمیت زیادی دارد. در ادامه‌ی مطلب در مورد خم شدن کارت گرافیک و ترفندهای جلوگیری از آسیب دیدن صحبت می‌کنیم. با گیم پلنت همراه باشید.

خمیدگی کارت گرافیک دقیقاً چگونه اتفاق می‌افتد؟

کارت‌های گرافیک جدید سنگین‌تر از توان تحمل اسلات PCIe هستند

کارت‌های گرافیک هر نسل قدرتمندتر و پرمصرف‌تر می‌شوند. برای مدیریت توان مصرفی و گرمای بیشتر، این کارت‌ها به هیت‌سینک‌های بسیار بزرگ و معمولاً سیستم خنک‌کننده‌ای مجهز هستند که از سه و گاهی حتی چهار فن استفاده می‌کند.

در بسیاری از کارت‌های گرافیک مدرن، بخش خنک‌کننده قسمت عمده وزن و فضای کارت را به خود اختصاص می‌دهد. به عنوان مثال، RTX 5090 را در نظر بگیرید. این کارت رده‌بالای مبتنی بر معماری Blackwell، بسته به سازنده و مدل، می‌تواند حدود ۴ تا ۶.۸ پوند، معادل تقریباً ۱.۸ تا ۳.۱ کیلوگرم، وزن داشته باشد.

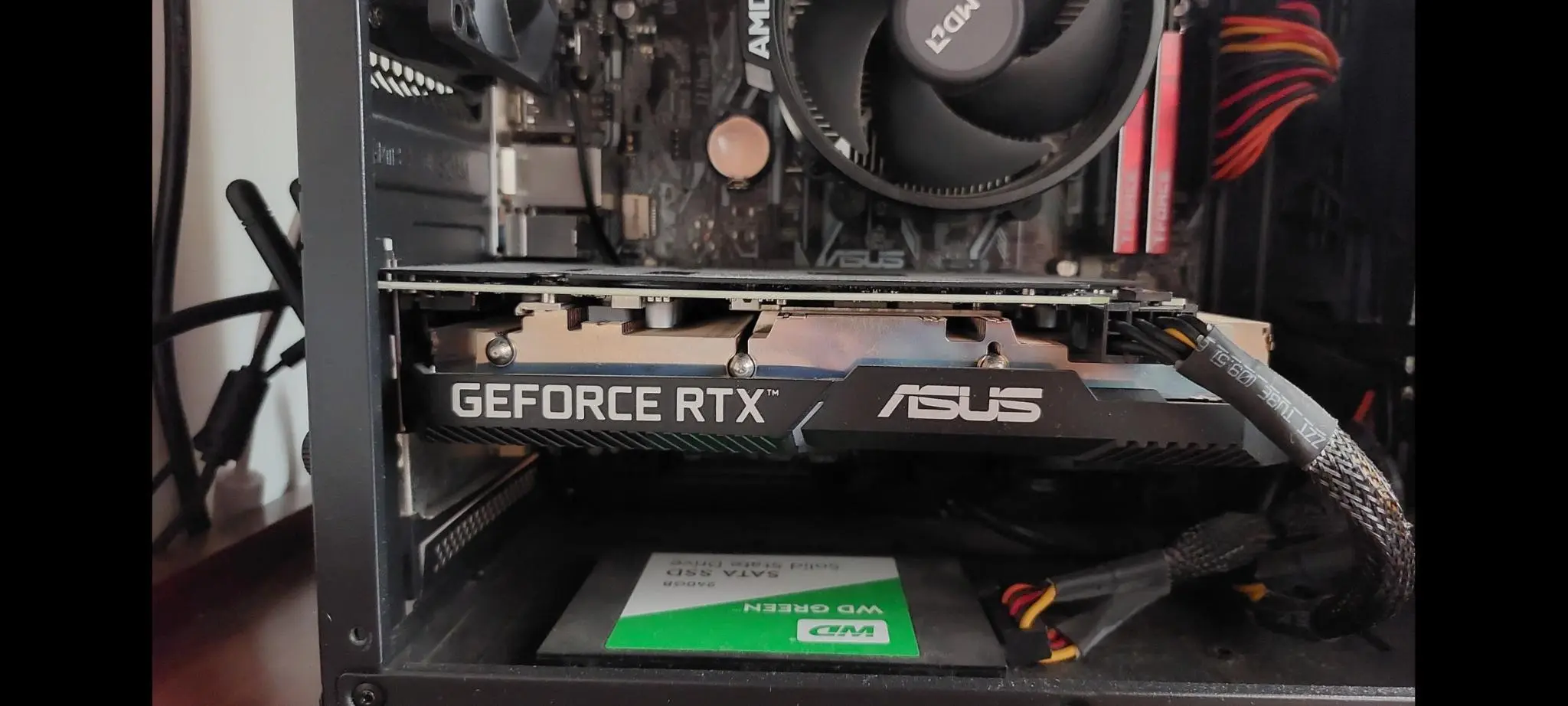

وقتی چنین کارت سنگینی به‌صورت افقی داخل کیس نصب می‌شود، نیروی گرانش دائماً به سمت پایین روی آن اثر می‌گذارد. اسلات PCIe برای تحمل تمام این وزن طراحی نشده است. بخش پشتی کارت نیز به پنل I/O کیس پیچ می‌شود، اما قسمت انتهایی کارت که از محل اتصال فاصله بیشتری دارد، معمولاً تکیه‌گاه دیگری ندارد. همین موضوع باعث ایجاد گشتاور و خم شدن تدریجی کارت می‌شود.

بک‌پلیت کارت گرافیک می‌تواند تا حدی از خم شدن PCB جلوگیری کند و استحکام ساختاری کارت را افزایش دهد، اما حتی یک بک‌پلیت فلزی نیز نمی‌تواند تمام فشار ناشی از وزن یک کارت چندکیلویی را خنثی کند.

در کارت‌های گرافیک نسبتاً سبک، GPU Sag ممکن است در بهترین حالت تنها به آسیب ظاهری منجر شود. اما در شرایط شدیدتر، این خمیدگی می‌تواند اتصال کارت با اسلات PCIe را تحت فشار قرار دهد و به مادربورد نیز تنش مکانیکی وارد کند.

اتصال نامناسب همچنین ممکن است باعث ایجاد تماس الکتریکی ضعیف‌تر شود. افزایش مقاومت در محل اتصال می‌تواند به تولید گرمای بیشتر منجر شود و در موارد شدید، به کانکتور یا سایر قطعات آسیب بزند. از سوی دیگر، فشار مکانیکی مداوم روی PCB نیز ممکن است به مرور زمان باعث ترک‌خوردگی یا جدا شدن اتصالات شود.

نکته مهم این است که GPU Sag معمولاً به‌تدریج ایجاد می‌شود. به همین دلیل ممکن است کاربر در ابتدا متوجه آن نشود و زمانی متوجه مشکل شود که فشار مکانیکی به یک مسئله جدی تبدیل شده باشد.

زمانی که خمیدگی دیگر فقط یک مشکل ظاهری نیست

ترک خوردن PCB، شل شدن خازن‌ها و آسیب به اسلات PCIe

مواردی که گفته شد تنها مشکلات سطحی GPU Sag هستند و در سال‌های اخیر، خمیدگی کارت گرافیک به موضوع جدی‌تری تبدیل شده است. البته این مشکل کاملاً جدید نیست. موارد متعددی از کارت‌های گرافیک سری RTX 30 و RTX 40 گزارش شده است که PCB آن‌ها تحت تأثیر وزن کارت دچار ترک شده است.

ترک خوردن PCB می‌تواند کارت گرافیک را عملاً غیرقابل استفاده کند. مشکل زمانی جدی‌تر می‌شود که ترک دقیقاً در ناحیه‌ای ایجاد شود که مسیرهای انتقال سیگنال از آن عبور می‌کنند. در چنین شرایطی، حتی اگر بخش بزرگی از کارت ظاهراً سالم باشد، مدارهای داخلی آن ممکن است دیگر نتوانند ارتباط صحیحی برقرار کنند.

در برخی موارد نیز فشار ناشی از خمیدگی می‌تواند باعث شل شدن خازن‌ها و سایر قطعات نصب‌شده روی بورد شود. آسیب فیزیکی به این قطعات در شرایط خاص می‌تواند حتی خطرات ایمنی ایجاد کند.

گزارش‌هایی از خرابی شدید کارت‌های گرافیک رده‌بالا نیز منتشر شده است که در برخی موارد احتمال داده شده فشار ناشی از GPU Sag و ناحیه اتصال PCIe در بروز مشکل نقش داشته باشد. البته در چنین مواردی، تشخیص علت دقیق خرابی بدون بررسی تخصصی دشوار است و نباید هر خرابی GPU را مستقیماً به خمیدگی کارت نسبت داد.

یکی دیگر از مشکلات احتمالی، آسیب به خود اسلات PCIe روی مادربورد است. وزن زیاد کارت در طولانی‌مدت می‌تواند فشار غیرعادی روی اسلات ایجاد کند و در صورت نصب نامناسب، این فشار بیشتر نیز خواهد شد.

متأسفانه، آسیب‌های فیزیکی ناشی از خمیدگی کارت همیشه به‌عنوان خرابی تحت پوشش گارانتی پذیرفته نمی‌شوند. برخی سازندگان ممکن است چنین مواردی را نتیجه استفاده یا نصب نادرست کاربر در نظر بگیرند و درخواست RMA را رد کنند. به همین دلیل، پیشگیری بسیار منطقی‌تر و کم‌هزینه‌تر از تعمیر یا تعویض یک کارت گرافیک گران‌قیمت است.

با حدود ۱۵ دلار می‌توانید از گران‌ترین قطعه کامپیوتر خود محافظت کنید

براکت ضد خمیدگی مناسب تهیه کنید؛ چون همه مدل‌ها وظیفه خود را به‌درستی انجام نمی‌دهند

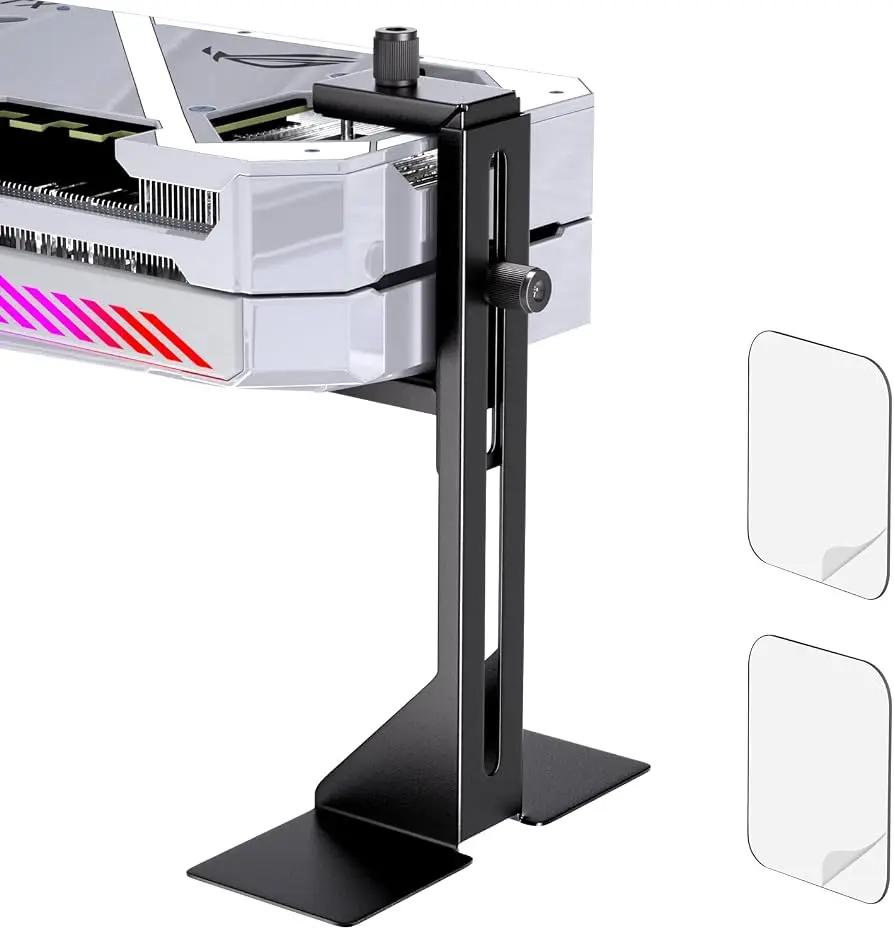

راهکار مقابله با GPU Sag بسیار ساده است: استفاده از یک براکت ضد خمیدگی کارت گرافیک یا Anti-Sag Bracket.

پس از افزایش گزارش‌های مربوط به خم شدن و آسیب دیدن کارت‌های سنگین، بسیاری از سازندگان شروع به قرار دادن براکت ضد خمیدگی در جعبه کارت‌های گرافیک کرده‌اند. با این حال، همه براکت‌ها عملکرد یکسانی ندارند و برخی از آن‌ها بیشتر جنبه ظاهری دارند تا اینکه واقعاً وزن کارت را به شکل مؤثر مهار کنند.

براکت‌هایی که مستقیماً به اسلات‌های PCI کیس متصل می‌شوند، همیشه بهترین گزینه نیستند. این مدل‌ها معمولاً از قسمت زیرین کارت پشتیبانی می‌کنند و در نتیجه به جای آنکه نقطه فشار را به شکل مناسبی نزدیک به قسمت سنگین کارت قرار دهند، از ناحیه دیگری آن را مهار می‌کنند.

مشکل اصلی این است که GPU Sag بیشتر در بخش میانی یا انتهایی کارت اتفاق می‌افتد؛ یعنی جایی که فاصله بیشتری از محل اتصال PCIe و پیچ‌های پنل پشتی دارد و در نتیجه گشتاور بیشتری ایجاد می‌شود.

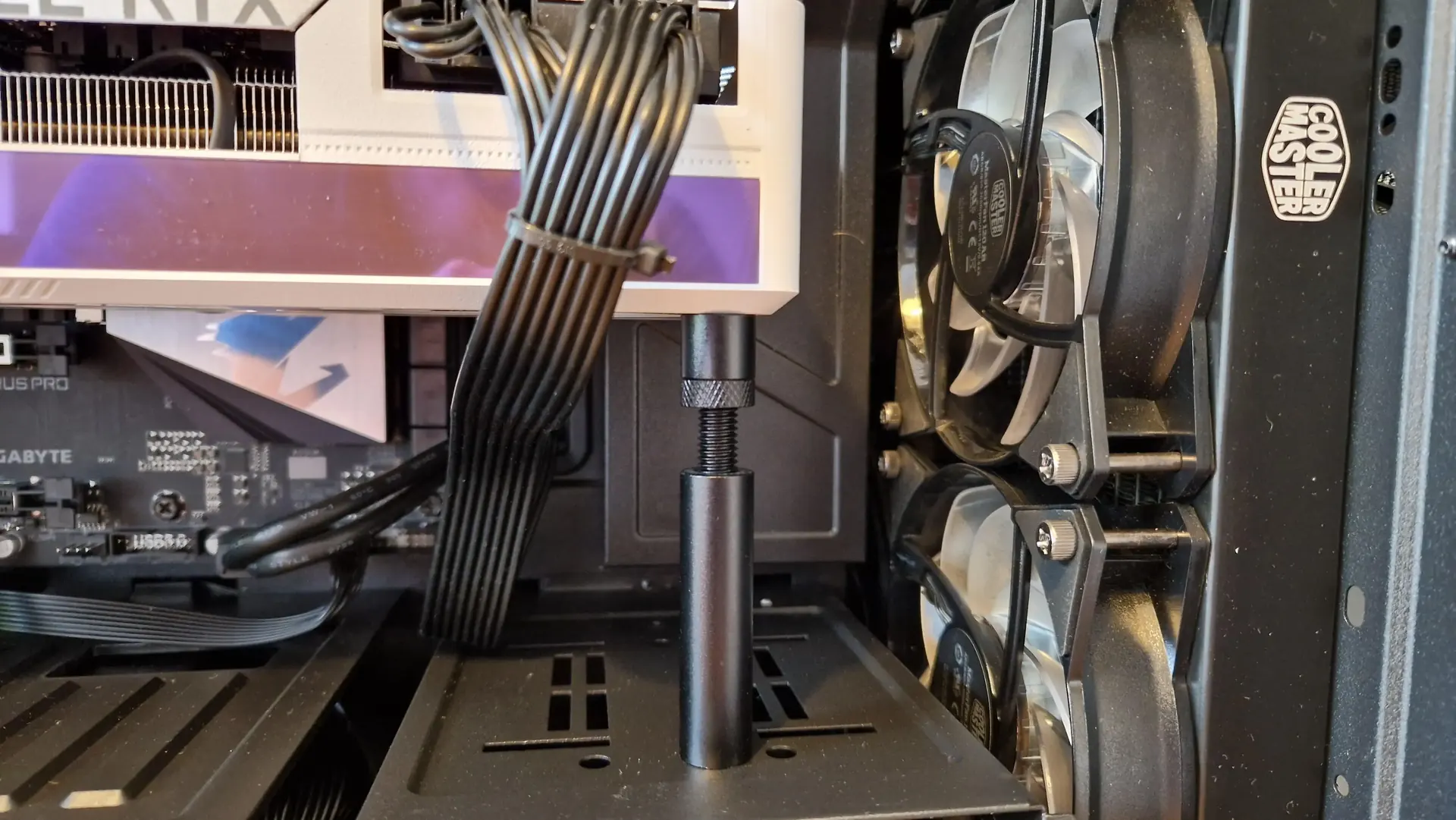

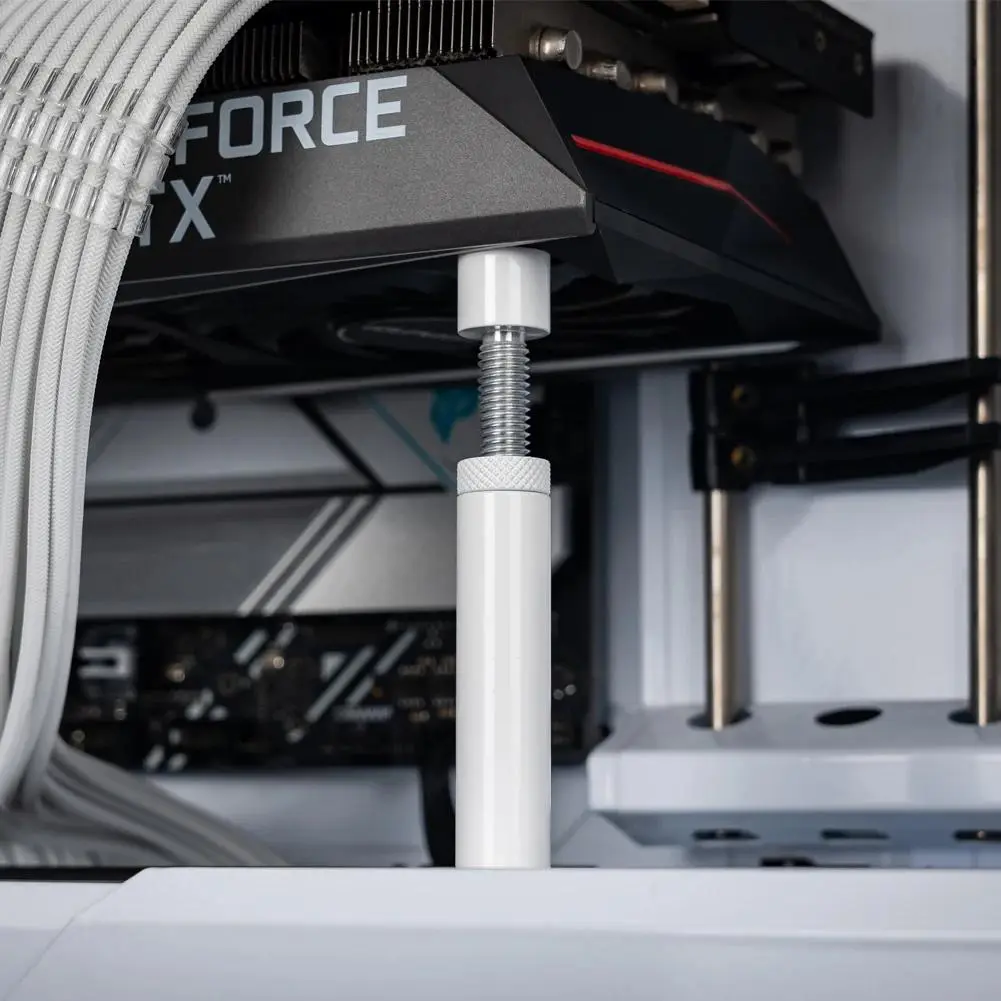

به همین دلیل، پایه‌های نگهدارنده قابل تنظیم معمولاً انتخاب بهتری هستند. این پایه‌ها به شما اجازه می‌دهند ارتفاع و محل تماس را تنظیم کنید تا دقیقاً زیر نقطه‌ای قرار بگیرد که بیشترین نیاز به پشتیبانی دارد.

به عنوان مثال، برخی پایه‌های ضد خمیدگی قابل تنظیم قیمت بسیار پایینی دارند و می‌توان نمونه‌های مناسب را با حدود ۱۵ دلار یا حتی کمتر پیدا کرد. در واقع، برای مقابله با GPU Sag لزوماً به یک قطعه گران‌قیمت نیاز ندارید.

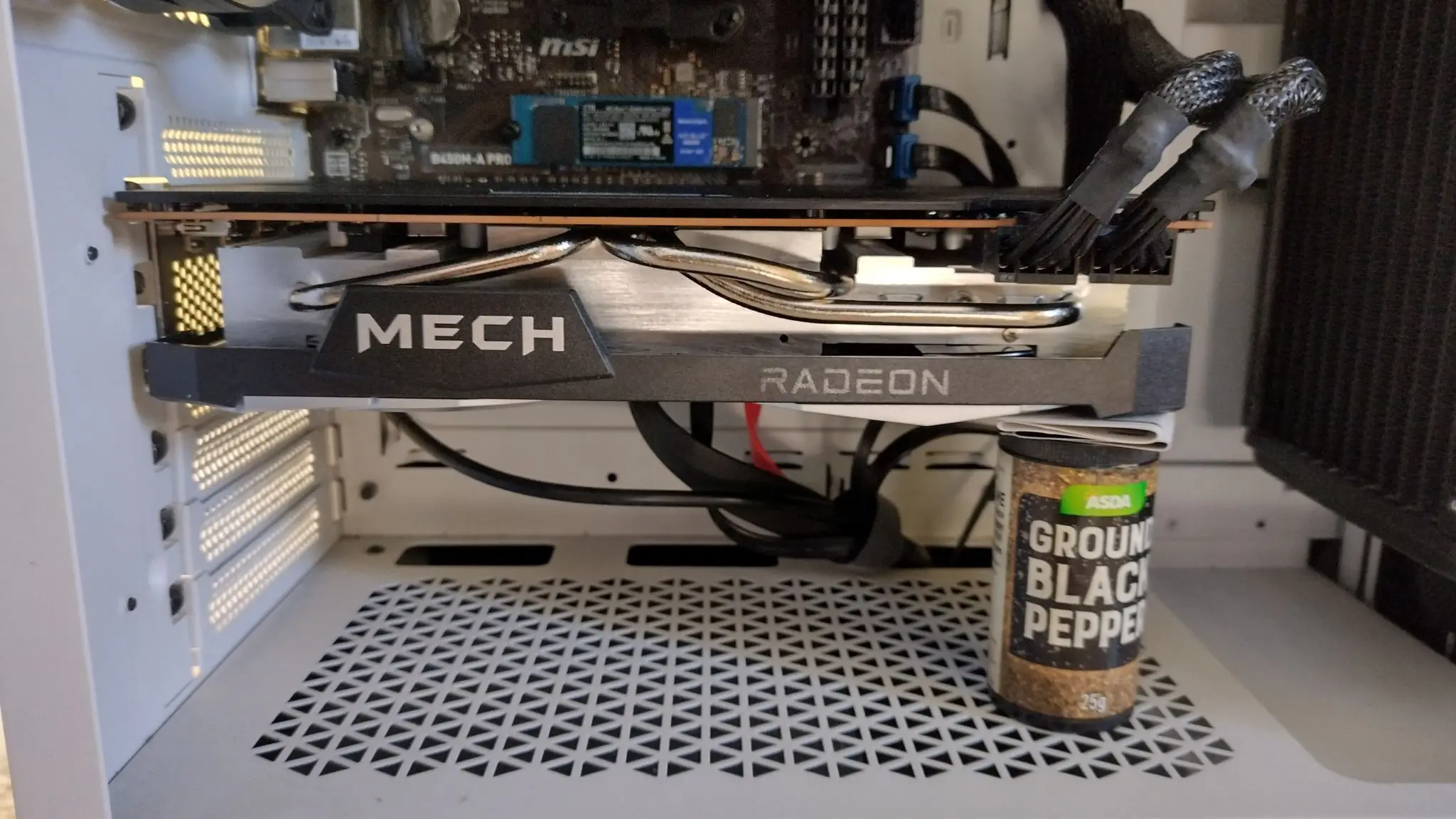

حتی برخی سازندگان کامپیوترهای شخصی از راهکارهای دست‌ساز استفاده می‌کنند. قرار دادن چند قطعه LEGO یا یک پایه مناسب در زیر قسمت انتهایی کارت می‌تواند نقش تکیه‌گاه را ایفا کند. البته باید مطمئن شوید که این تکیه‌گاه فشار بیش از حدی به کارت وارد نمی‌کند و مانع گردش هوا در اطراف GPU نمی‌شود.

اگر هدف شما حذف کامل خمیدگی از معادله باشد، نصب عمودی کارت گرافیک نیز می‌تواند گزینه مناسبی باشد. در این حالت، کارت دیگر مانند حالت افقی تحت تأثیر وزن خود به سمت پایین خم نمی‌شود. برای چنین کاری می‌توان از PCIe Riser Cable و کیت‌های نصب عمودی GPU استفاده کرد.

با این حال، نصب عمودی نیز بدون محدودیت نیست. فاصله کارت با پنل شیشه‌ای کیس، گردش هوا و دمای GPU باید بررسی شود؛ زیرا قرار گرفتن فن‌های کارت بیش از حد نزدیک به پنل کیس می‌تواند جریان هوای ورودی را محدود کند.

کارت گرافیک شما ممکن است در معرض خطر باشد؛ چگونه متوجه شویم؟

همه کارت‌های گرافیک به یک اندازه در معرض GPU Sag نیستند. وزن کارت، طول PCB، ضخامت سیستم خنک‌کننده و نحوه اتصال آن به کیس، همگی در میزان خمیدگی نقش دارند.

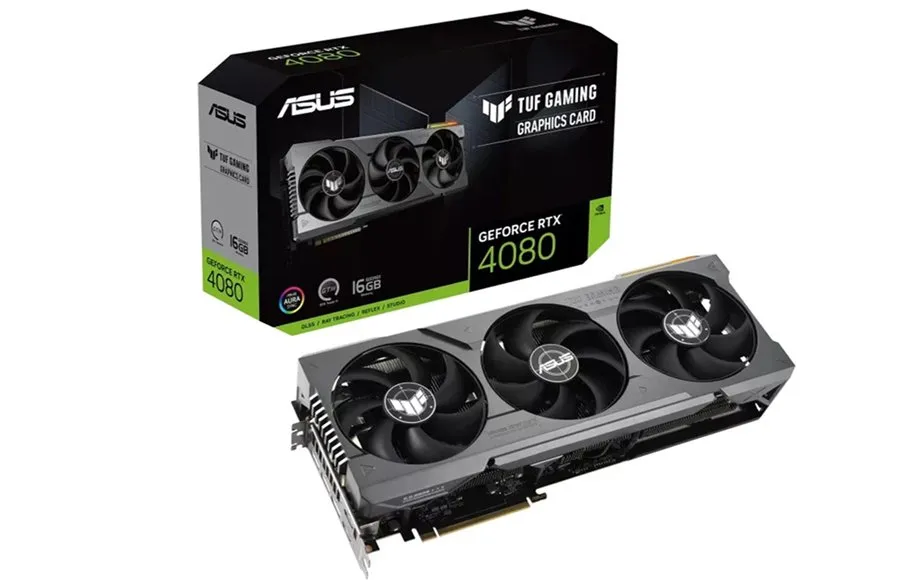

به‌طور کلی، کارت‌هایی با وزن بیشتر از حدود ۱.۵ کیلوگرم یا ۳ پوند ارزش بررسی و استفاده از یک تکیه‌گاه را دارند. وجود یک هیت‌سینک بسیار حجیم و آرایش سه‌فن نیز می‌تواند نشانه خوبی باشد که کارت به پشتیبانی اضافی نیاز دارد.

کارت‌های اقتصادی با طراحی ضعیف‌تر ممکن است بیشتر تحت تأثیر این مشکل قرار بگیرند. به همین دلیل، هنگام خرید کارت گرافیک سنگین بهتر است علاوه بر مشخصات پردازنده گرافیکی، کیفیت ساخت PCB، بک‌پلیت، سیستم خنک‌کننده و مکانیزم پشتیبانی کارت را نیز بررسی کنید. سازندگانی مانند Sapphire یا ASUS یا MSI و XFX مدل‌های متنوعی دارند، اما حتی در میان محصولات همین برندها نیز طراحی کارت‌ها یکسان نیست و بهتر است مدل موردنظر به‌صورت جداگانه بررسی شود.

نکته مهم دیگر، نصب صحیح کارت گرافیک در اسلات PCIe است. کارت باید کاملاً در اسلات قرار گرفته باشد و ضامن انتهای اسلات نیز در وضعیت صحیح قرار بگیرد. پیچ‌های پنل پشتی کیس نیز باید به اندازه کافی محکم باشند تا کارت در موقعیت خود ثابت بماند.

اگر کارت به‌درستی در اسلات PCIe قرار نگرفته باشد، ممکن است بخشی از کانکتورها تماس مناسبی نداشته باشند. چنین وضعیتی علاوه بر ایجاد ناپایداری، می‌تواند در کارت‌های پرمصرف مشکلات جدی‌تری ایجاد کند؛ زیرا اتصال الکتریکی نامناسب می‌تواند مقاومت موضعی و در نتیجه تولید گرما را افزایش دهد.

چگونه GPU Sag را بررسی کنیم؟

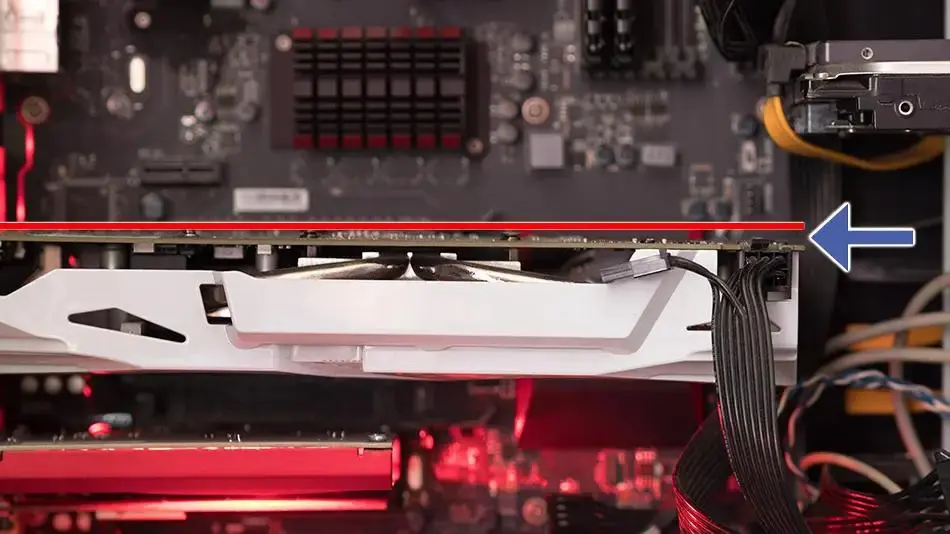

برای بررسی وضعیت کارت گرافیک، لازم نیست ابزار خاصی داشته باشید. ابتدا کامپیوتر را خاموش و کابل برق را جدا کنید. سپس از کنار کیس به کارت نگاه کنید و خط PCB یا بک‌پلیت را با موقعیت اسلات PCIe مقایسه کنید.

اگر انتهای کارت نسبت به بخش متصل به پنل پشتی به شکل محسوسی پایین‌تر قرار گرفته باشد، احتمالاً با GPU Sag مواجه هستید.

همچنین باید اطراف اسلات PCIe، پیچ‌های نگهدارنده، بک‌پلیت و خود PCB را از نظر ترک، تغییر شکل یا آسیب غیرعادی بررسی کنید. اگر هرگونه ترک یا آسیب فیزیکی مشاهده شد، بهتر است از وارد کردن فشار بیشتر به کارت خودداری کنید و آن را برای بررسی تخصصی در اختیار تعمیرکار قرار دهید.

در بیشتر موارد، یک پایه ضد خمیدگی ساده می‌تواند فشار مکانیکی را به شکل قابل‌توجهی کاهش دهد. هزینه چنین راهکاری در مقایسه با قیمت یک کارت گرافیک رده‌بالا بسیار ناچیز است.

GPU Sag مشکلی ساده است که نباید نادیده گرفته شود

خمیدگی کارت گرافیک ممکن است در ابتدا تنها یک ایراد ظاهری به نظر برسد، اما در کارت‌های سنگین و بزرگ، نیروی گرانش می‌تواند در طول زمان فشار قابل‌توجهی روی PCB، اتصال PCIe و مادربورد ایجاد کند.

خبر خوب این است که پیشگیری از این مشکل بسیار ساده است. یک براکت ضد خمیدگی مناسب، پایه قابل تنظیم یا حتی یک راهکار دست‌ساز ساده اما مطمئن می‌تواند وزن قسمت انتهایی کارت را مهار کند و فشار روی اسلات PCIe را کاهش دهد.

بنابراین اگر کارت گرافیک شما ضخیم، طولانی و سنگین است، بهتر است منتظر مشاهده علائم خرابی نمانید. بررسی میزان خمیدگی و نصب یک تکیه‌گاه مناسب، هزینه بسیار کمی دارد؛ اما می‌تواند از آسیب دیدن یکی از گران‌ترین قطعات کامپیوتر شما جلوگیری کند.
